SOLAR
TRACKER
MADE IN ITALY
NASCE PER SUPERARE I LIMITI
DELLE STRUTTURE FOTOVOLTAICHE
TRADIZIONALI FISSE

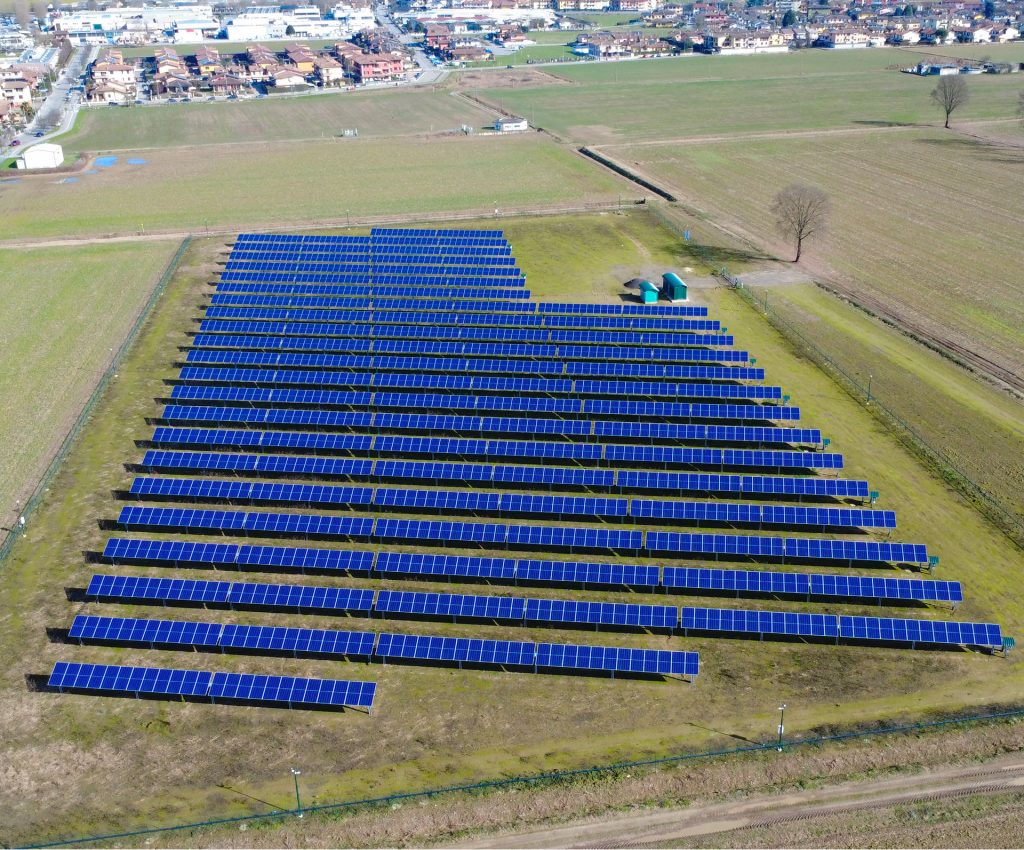

TATM3/TATM3agri opera seguendo il movimento del sole lungo l’asse Est-Ovest e massimizzando così la resa energetica dell’impianto. La sua tecnologia si integra perfettamente con le esigenze dell’agrivoltaico, permettendone l’installazione sopra i terreni coltivati, o tra le colture, senza sottrarre superficie all’attività agricola.
TATM3 è il risultato di un progetto sviluppato interamente all’interno della nostra azienda: dall’idea iniziale alla progettazione, fino alla produzione di tutti i componenti che compongono la struttura.
Questo approccio ci consente di garantire elevati standard qualitativi ed un prodotto interamente Made in Italy.
ENERGIA SOSTENIBILE NEL
RISPETTO DEL SUOLO
- Fondazioni non invasive e rimovibili
- Facilità di ripristinare l'area alla dimensione dell'impatto

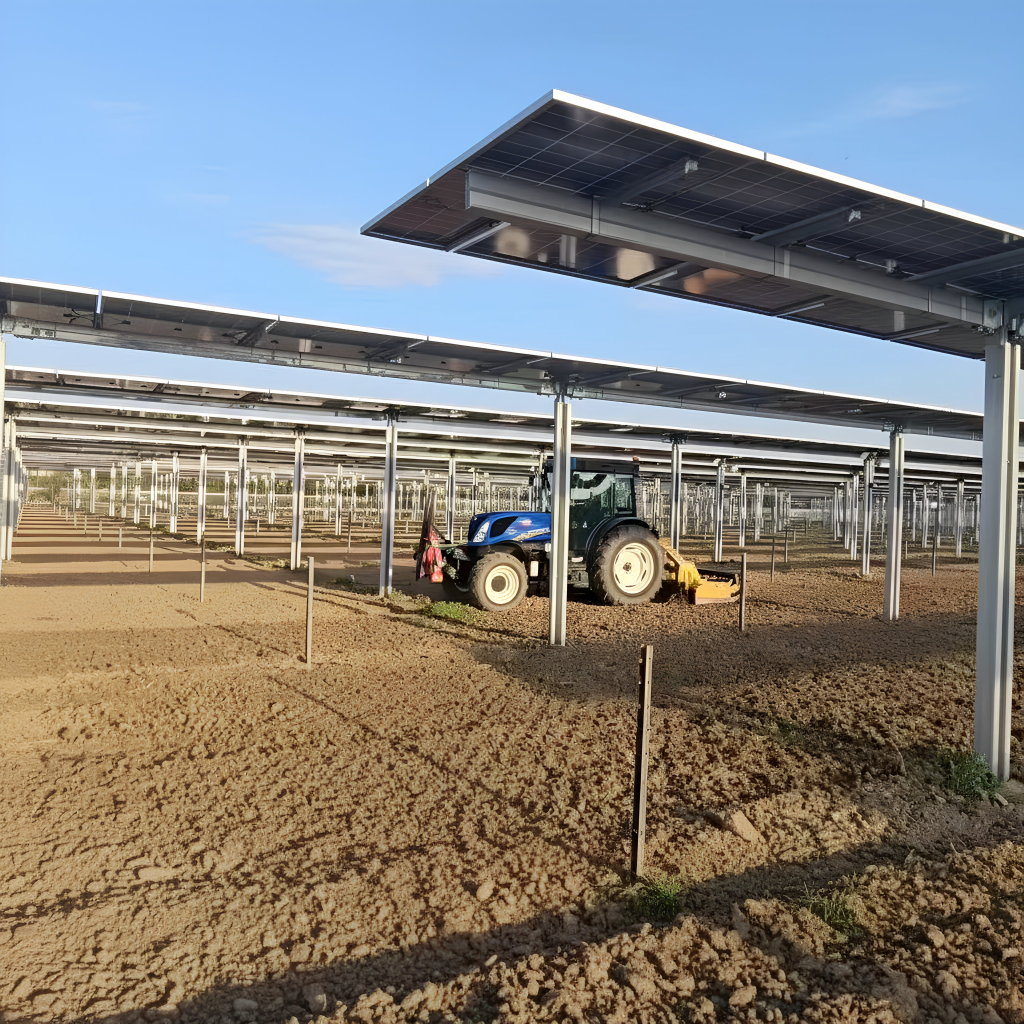

- Geometrie compatibili con il passaggio di mezzi agricoli etc.
- Aumento della resa delle colture agricole
- Riduzione del consumo di acqua
- Riduzione dei costi di energia
TATM3: PROGETTATO PER GARANTIRE SOLIDITÀ,
AFFIDABILITÀ E INSTALLAZIONE SEMPLIFICATA
INGEGNERIA
TATM3 è un prodotto innovativo: semplicità di installazione,
solidità ed affidabilità dell’impianto. Le sue prestazioni vengono
validate per mezzo di:
■ Prove in galleria del vento.
■ Analisi fluidodinamiche al calcolatore.
■ Prove meccaniche secondo IEC 62817:
– deflessione sotto carico statico;
– resistenza a torsione in condizioni di vento estreme.
■ Prove meccaniche sui singoli componenti per validare la
capacità di carico.
■ Calcoli secondo norme tecniche NTC 2018.
ELETTRONICA
La componente elettronica risponde a pieno alle esigenze del mercato ed il software dispone di particolari funzioni che permettono una facile manutenzione in campo (come ad es. il taglio dell’erba ed altri interventi utili).
I nostri dispositivi elettronici sono:
■ Studiati per garantire la funzionalità dell’impianto.
■ Pre-cablati sia nel quadro PLC che nei comandi Tracker (per favorire le operazioni da effettuare in campo).
■ Made in Italy.
MONTAGGIO IN CAMPO Semplificato
Fino al 40% in meno rispetto agli altri sistemi monoassiali in commercio, grazie alle sue caratteristiche di progettazione e produzione.
ASSISTENZA POST-VENDITA
Essendo il nostro tracker un prodotto proprietario, garantiamo assistenza diretta entro 24H dalla segnalazione sia per la parte elettronica che meccanica.

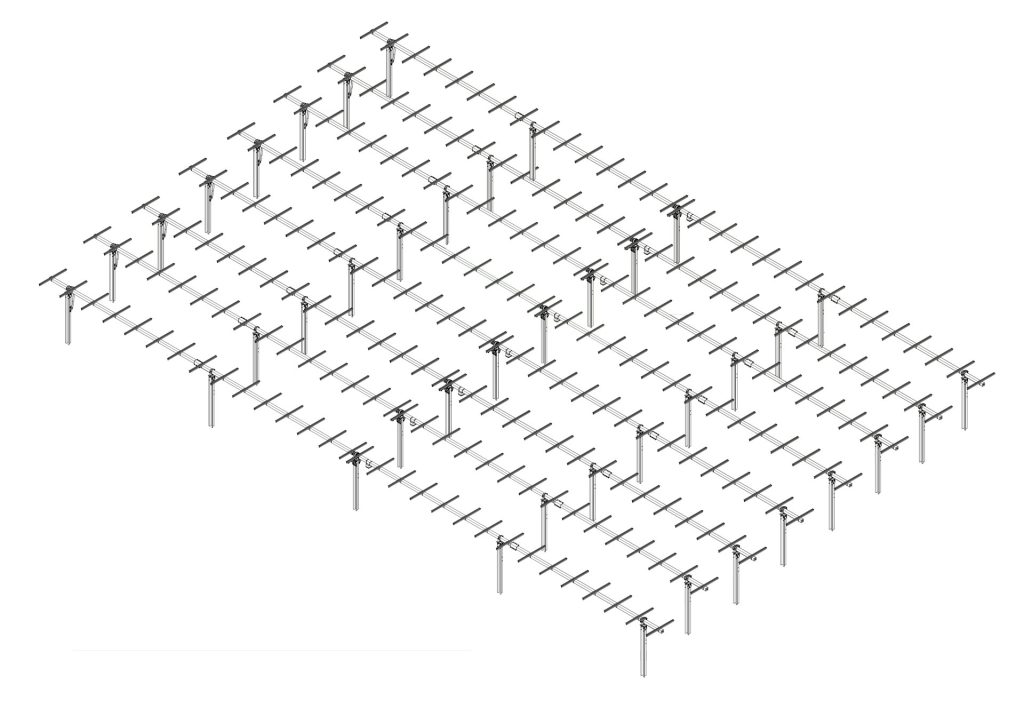

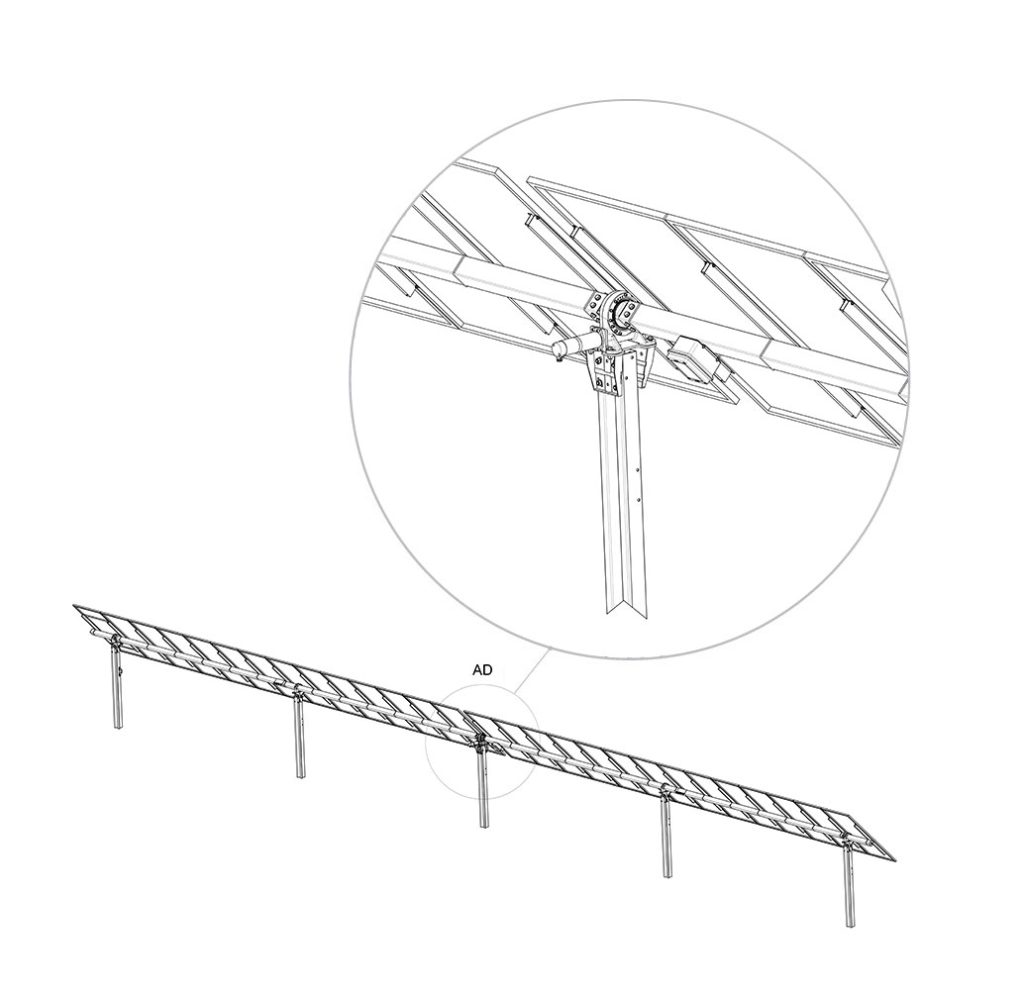

SPECIFICHE TECNICHE DELL’INSEGUITORE
- Articolo: TATM3
- Tipologia di tracking: Inseguitore monoassiale orizzontale
- Massima lunghezza tracker: 32 moduli da 1303 mm - 36 moduli da 1134 mm
- Angolo di rotazione: ±55°
- Errore di posizionamento dell’asse: ±2°
- Disposizione dei moduli: 1 P singolo modulo verticale
- Fondazione: Palo battuto, adattabile anche ad altre soluzioni
- Tipologia materiale: S350 GD ZM430 MAC / S355MC / S420 MH Z600
- Tipologia trattamenti: Zincatura a caldo UNI EN ISO 1461
- Materiale viterie: A2
-
Conformità strutture:
- Direttiva macchine (2006/42/UE)
- Direttiva bassa tensione (2014/35/UE)
- Direttiva compatibilità elettromagnetica (2014/30/UE)
- Strutture secondo NTC2018 ed Eurocodici strutturali -
Sicurezze: Sensore vento e sensore neve regolabili a step
- Anemometro per posizionamento in sicurezza a 0°(possibilità di gestire diversi step di sicurezza intermedi)
- Nevometro per scarico neve: posizionandosi a 55° - Carico vento: 10 m/s in servizio, 32 m/s fuori servizio
- Pendenza massima installabile: 10%
ELETTRONICA DI CONTROLLO DELL' INSEGUITORE
-
Motore: Attuatore rotativo
- Coppia in esercizio: 4000 N .m (6700 N. m max)
- Coppia statica: 28 kN .m - Inseguimento: A referenziamento astronomico
- Backtracking: Gestione backtracking a distribuzione uniforme
- Alimentazione: 230V monofase
- Gestione motori: A retroazione inclinometrica
- Temperature di lavoro: -20°/+70°
- Comunicazione: RS485 cablato
-
Tipo di protocollo:
- Su porta Ethernet Modbus/TCPIP slave (server)
- Su porta RS485 e RS232 Modbus RTU

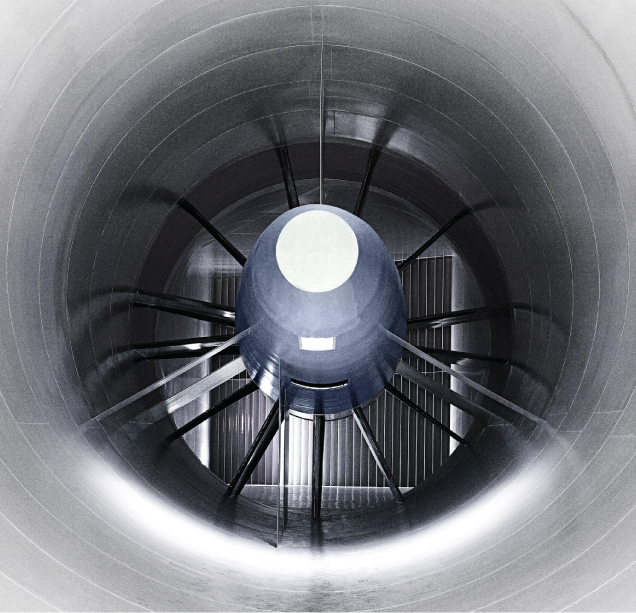

TEST IN GALLERIA
DEL VENTO
L’estensivo programma di test ha coinvolto un pannello in scala reale dotato di prese di pressione realizzate ad hoc per ottenere il campo di pressioni.
Il pannello strumentato è montato sul nodo terminale del tracker, sostenuto dal palo di serie per replicare in galleria del vento le condizioni sul campo.
TATM3 È STATO PROGETTATO CON UNA STRUTTURA MECCANICA STUDIATA PER RESISTERE
TEST SECONDO CEI EN 62817
■ 8.4.3 “Deflection under static load test”
■ 8.4.5 “Moment testing under extreme wind
loading” (40 m/s)

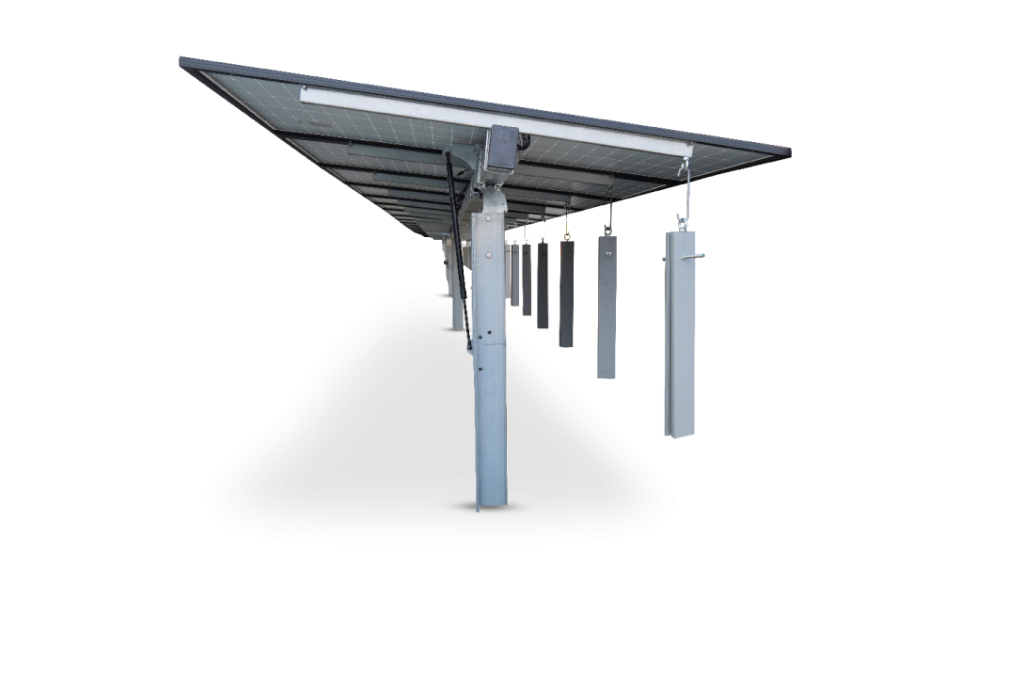

TEST DI DURATA CON CICLI ACCELERATI

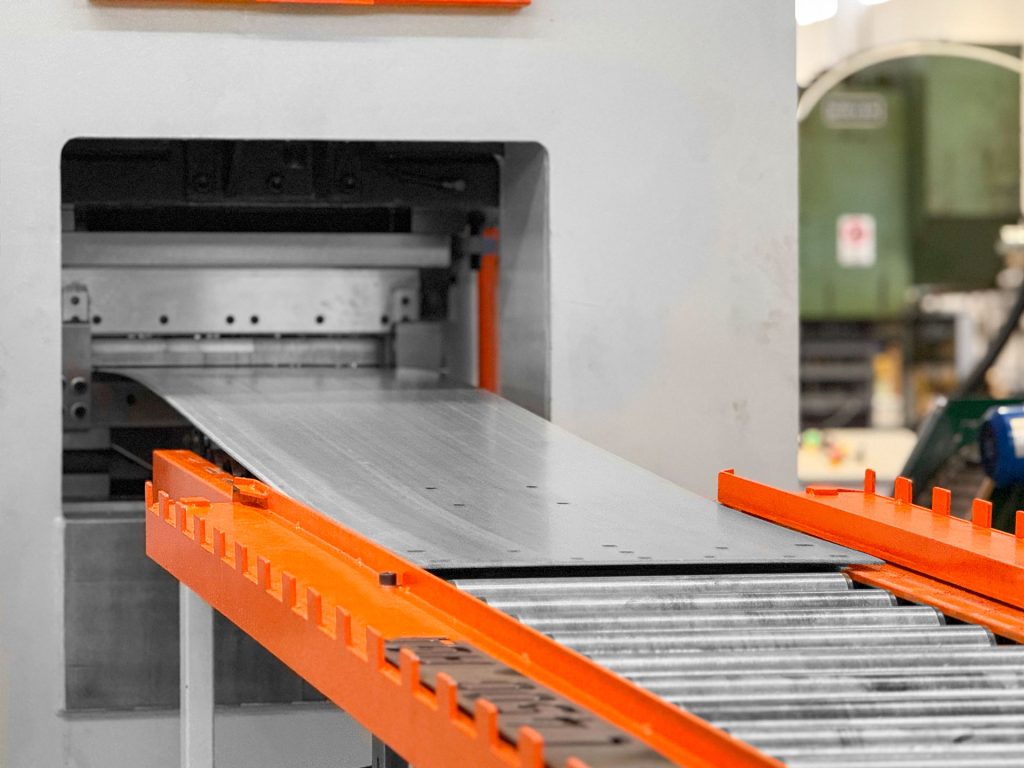

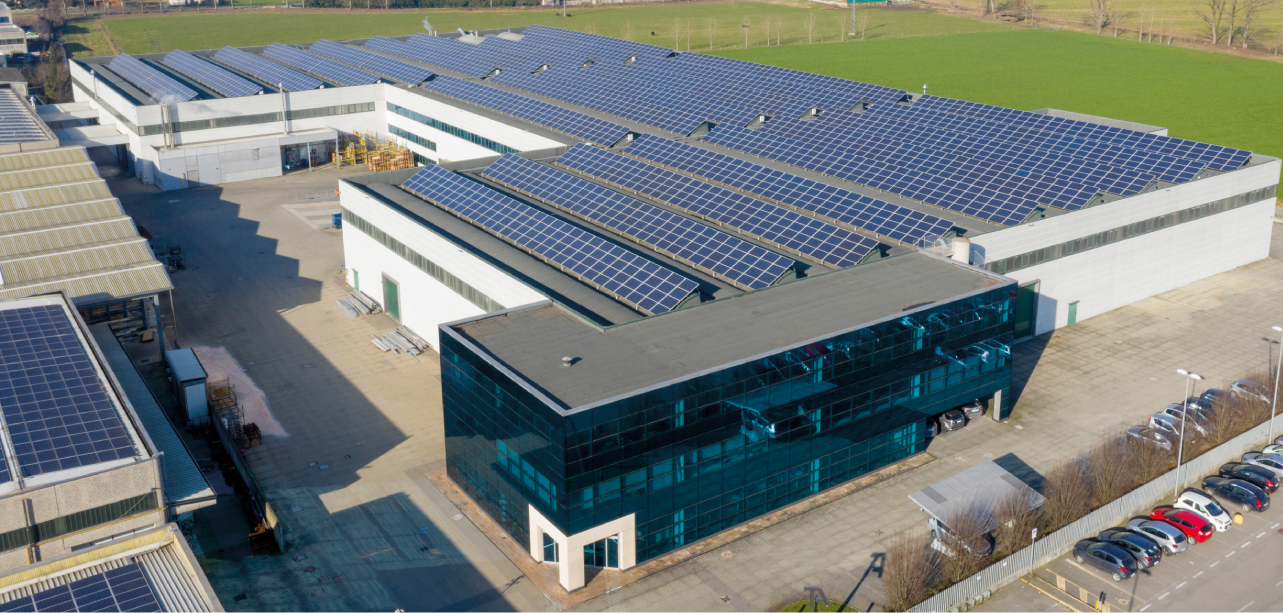

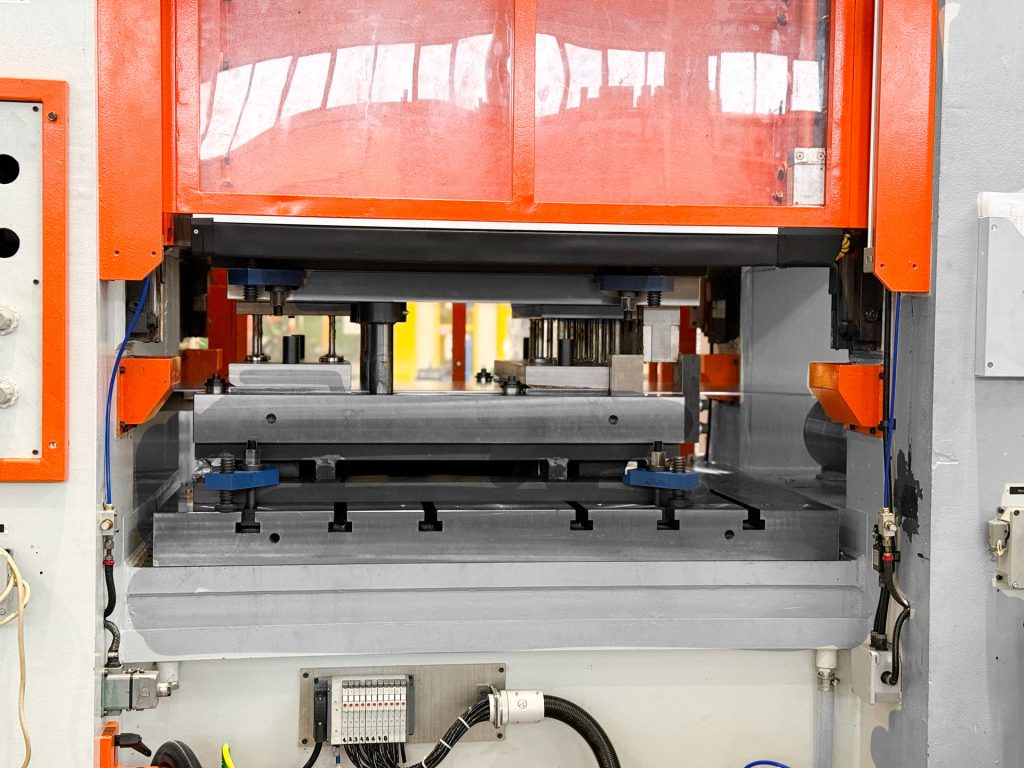

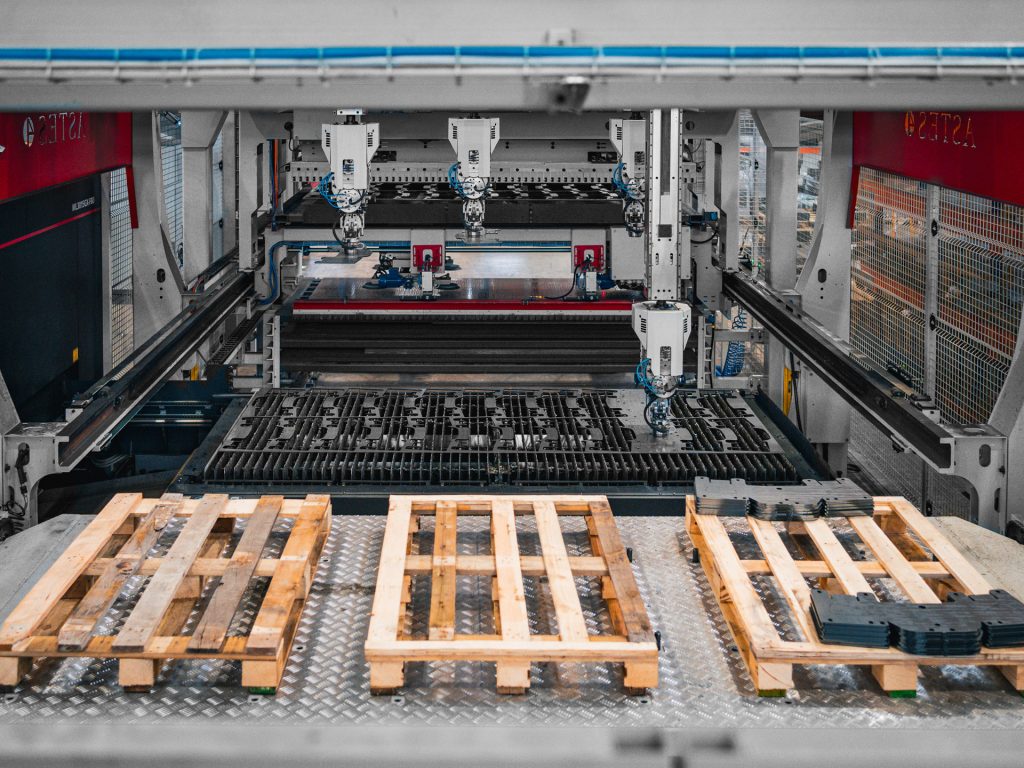

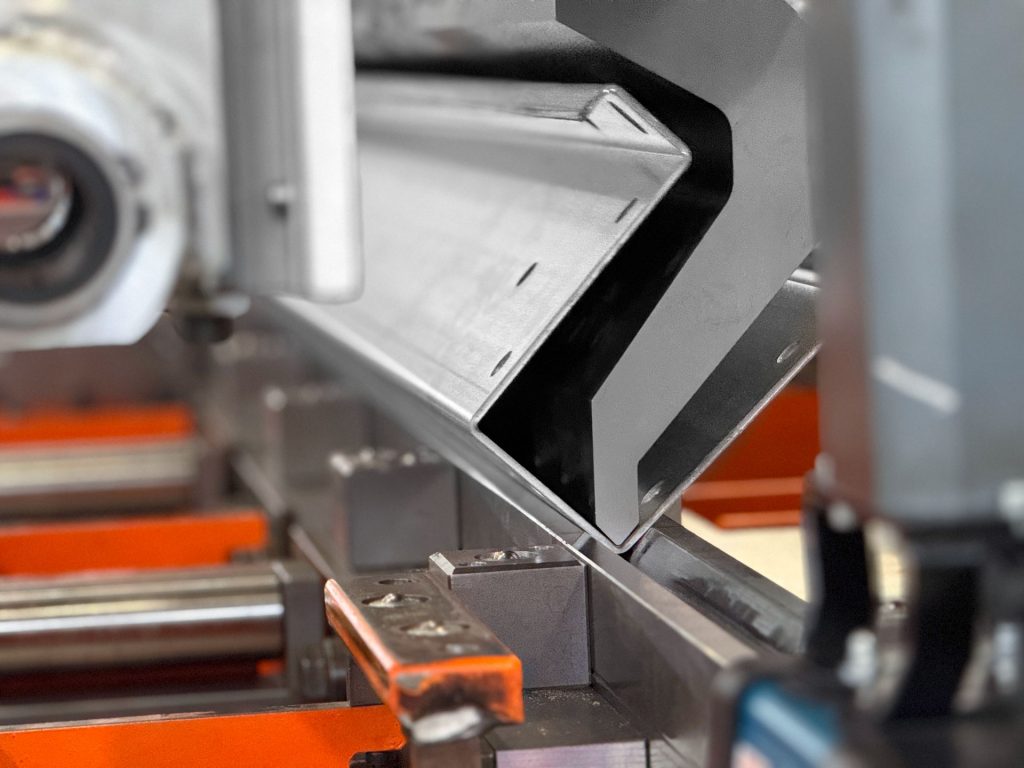

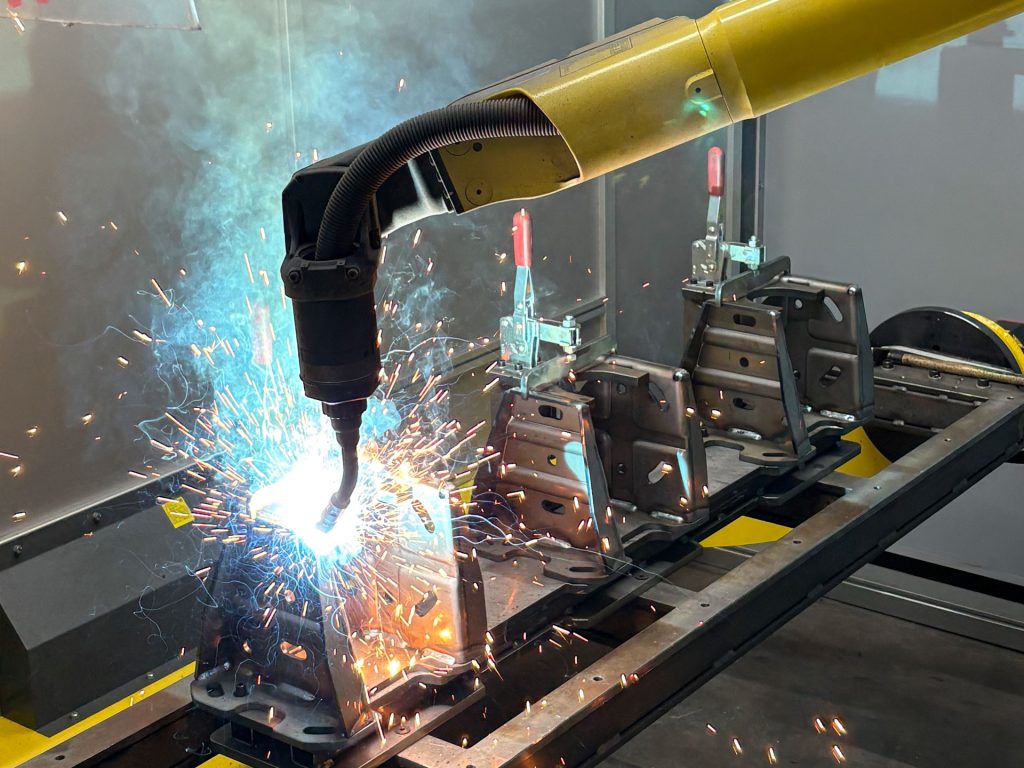

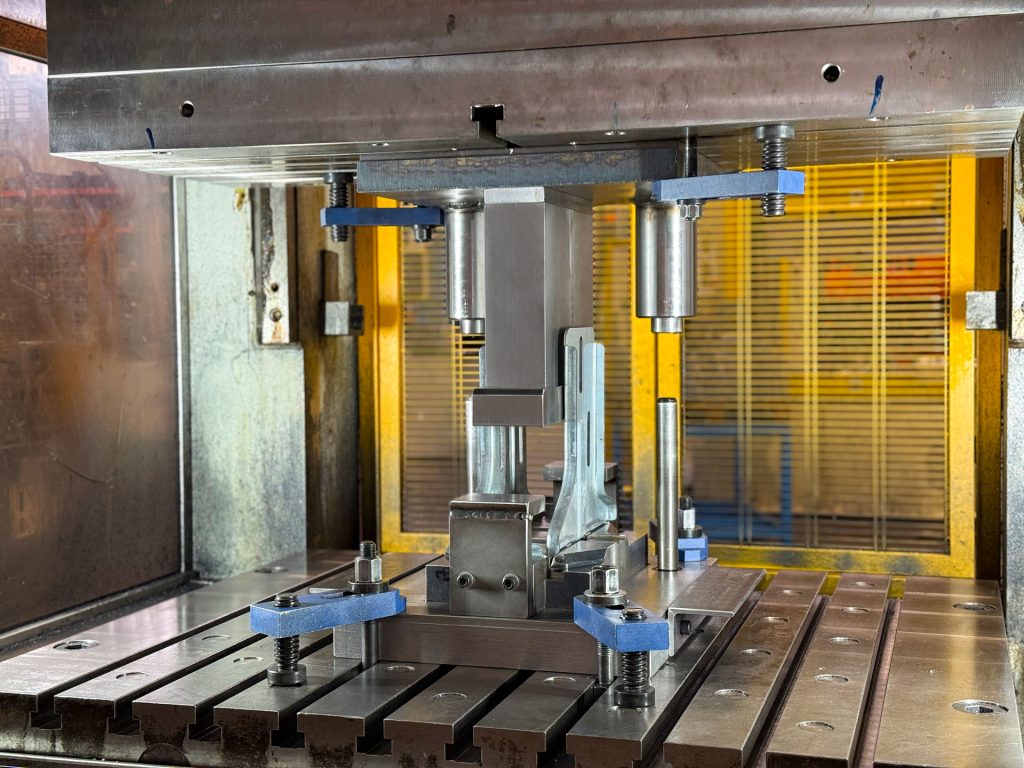

Stabilimento produttivo
UNA REALTÀ AFFERMATA, UN PARTNER AFFIDABILE
SUL MERCATO DA OLTRE 6O ANNI
